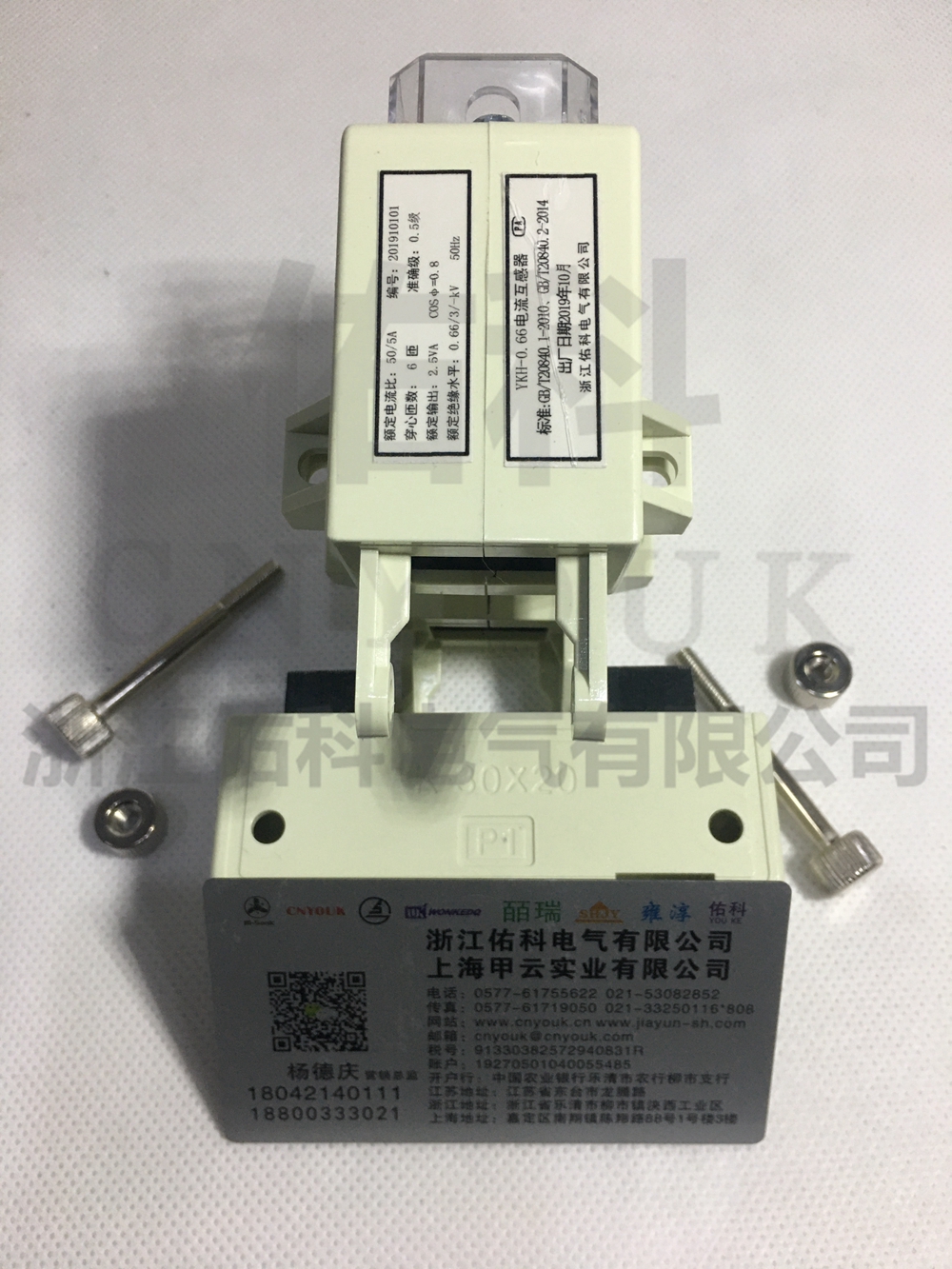

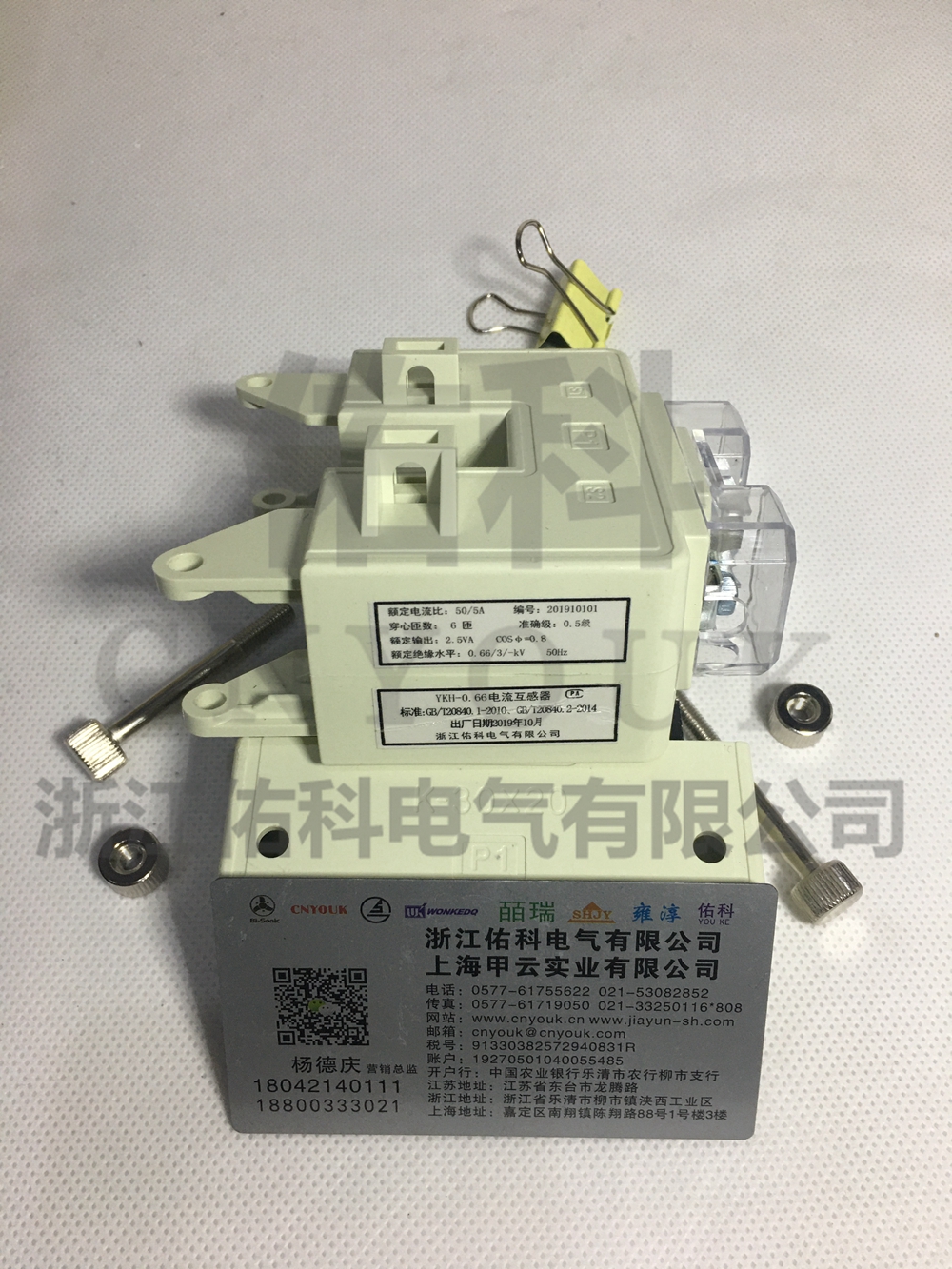

YKH開口式電流互感器

1 開口式電流互感器的優點：

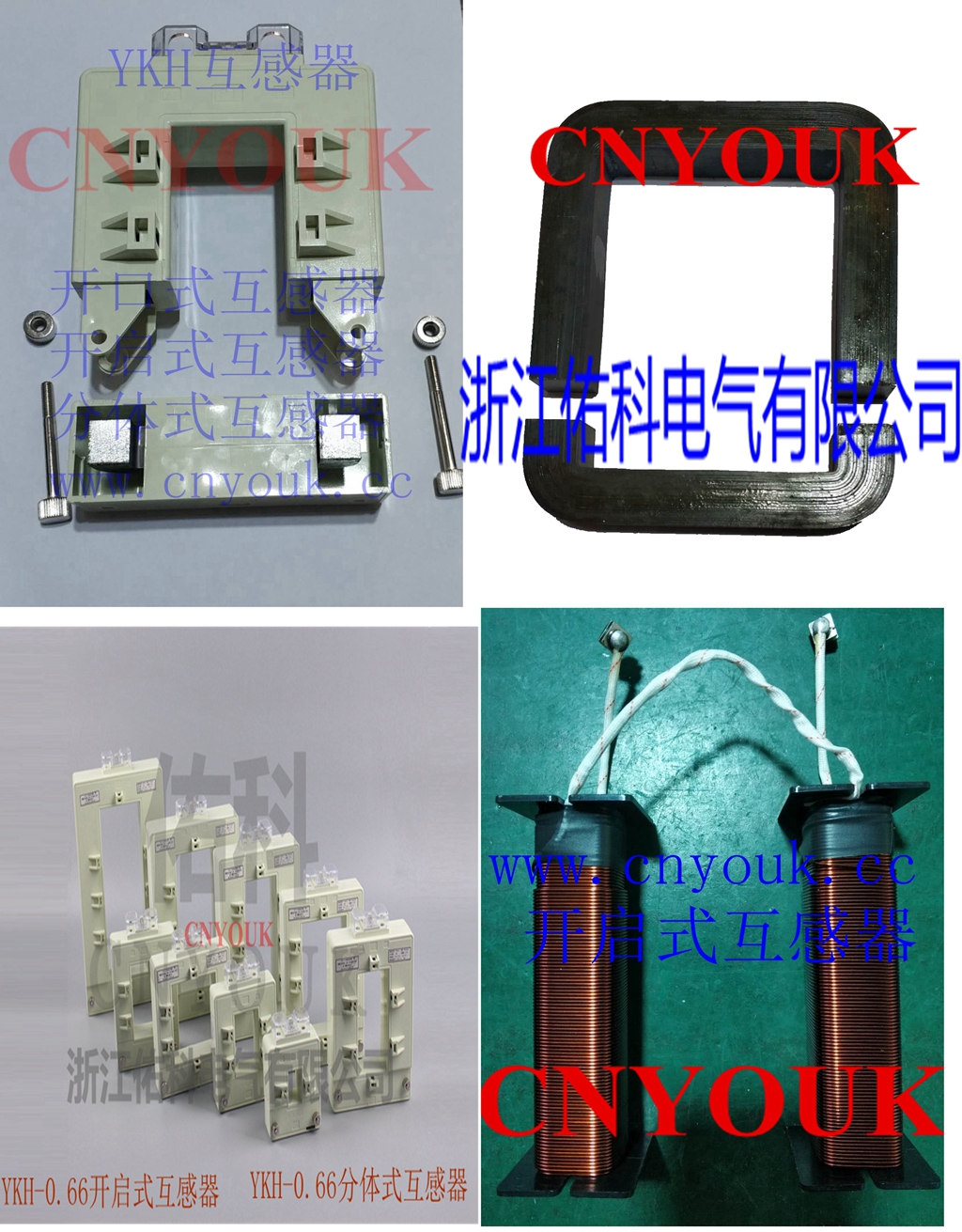

鐵芯分離式電流互感器/開口式電流互感器是為了方便安裝而特別設計的。因為有了分離式鐵心，所以安裝時無需打開任何電纜或匯流排。普通互感器的連接往往需要中止一次電流，以便讓電纜或者匯流排穿過互感器的鐵心，亦或把電纜與一次接線端子連接。開合系列互感器鐵心可以很容易被打開，無需中止線路就可以安裝和連接，因此既節約時間又節省安裝成本。

2 開合式互感器主要技術特征：

①尺寸小，便于安裝。

②內部窗口大，可以穿過夾鉗、電纜或匯流排。

③各樣尺寸的選擇，適用所有現行安裝方式。

④高精度及可靠性。

3 分離式鐵心互感器技術規格：

一次電流: 100A-6300A

二次電流: 5A, 1A

頻率: 50/60Hz

額定負載: 1VA-30VA

精度: 0.5, 1.0, 3.0

額定工作電壓 AC0.66kV(等效 AC0.69kV，GB/T156-2007)

額定頻率 50-60Hz

環境溫度-30℃~70℃，最高耐溫 120℃

海拔高度≤3000m

工頻耐壓 3000V/1min 50Hz

用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

4 選型說明

①根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過 壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

②工作電流長期不超過 1.1 倍額定值，允許在 1.2 倍額定值時短時使用，時間不超過 1h;

③根據被測電流大小，選定額定電流比，一般選用比被測電流大 2/3 左右的額定電流;

④產品極性表示為：一次接線標志 P1、P2，相應二次接線標志 S1、S2;S1 表示 P1 的同名端，S2 表示 P2 的同名端;

⑤測量儀表接于 S1、S2 端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與 電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為 1A 的規格;

⑥注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

5 外形尺寸

規格參數對照表

6 開口電流互感器在電氣改造中的施工細節

前幾年，某公司對車間電氣控制部分進行電氣改造，因為半導體行業進行生產所需要的大型電子設備比較龐大，對其用電負荷的控制不能簡單的靠斷路器來控制通斷，有時候會遇到設備短路，有時候會遇到系統電流過載，斷路器無法識別，會導致生產車間長時間停電，影響半導體元件的產品 質量和交貨期，有時較長時間無法排除故障，較長時間停電會引起大面積的半導體產品報廢，給企業帶來不可估量的經濟損失。所以很多半導體企業采用了在每個電氣回路使用保護型開口電流互感器接保護繼電 器的方式，將信號傳給斷路器，由繼電器來自動識別是短路信號還是過載信號，從而保證了車間設備的安 全運行。

主要實施辦法：

根據我公司上述產品規格書中的參數，并根據用戶現場的實際情況選用合適的開口電流互感器

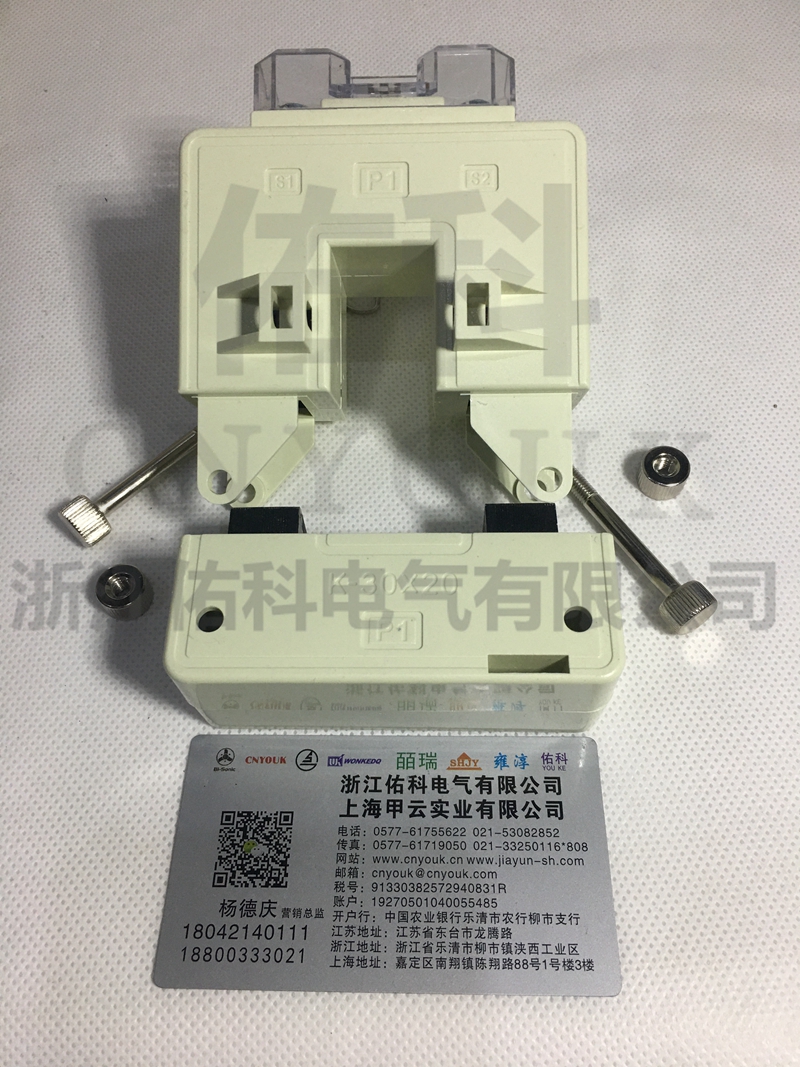

將繼電器與保護用開口電流互感器二次接好，確保電流互感器二次不能開路，將開口電流互感器上、 下兩部分都打開，并注意電流互感器的 P1 面上、下兩部分一致，并將繼電器在現場安裝好，所有現場全部 放置好，大電流一次母線穿銅排場合等待停電，如圖所示：
